核電門閥結構有什么優勢,分為哪些類?
2020-08-24
4052
核電門閥結構具有耐磨、康擦傷性能好等優勢,那么核電門閥可以分為哪幾類?那就跟著小編一起來看看吧!
一、電站閥結構優勢
1.采用壓力自緊式密封,閥體支管兩端為焊接連接.
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成,耐磨、抗擦傷性能好.

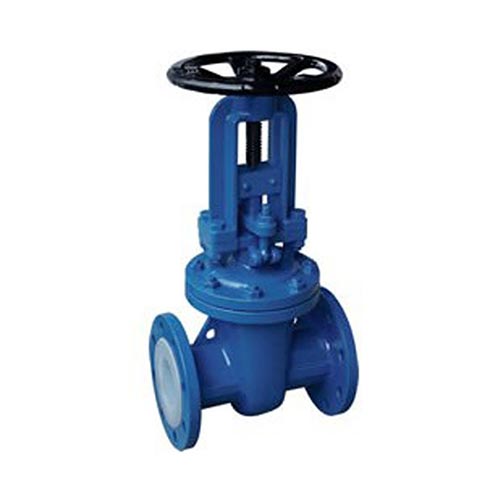

1、無填料函的閘閥
① 液壓驅動閘閥該閥借助自身壓力水推動活塞開啟或關閉, 該閥公稱通徑 DN350、 400mm;工作壓力 PN17.5MPa;工作溫度 315℃.
②全封閉型電動閘閥該閥應采用特制的屏閉式電動機,通過浸水工作的內行星減速機構使閘板作啟閉運動. 該閥公稱通徑DN100~800mm; 工作壓力PN2.5~45.0MPa; 工作溫度200~500℃.
上述兩種無填料函閘閥優點:沒有填料密封,避免了外漏點,同時,減少能耗.缺點:結構復雜、造價較高.
2、截止閥
用于輔助管路上的截止閥.該閥通常為三種結構,即填料式截止閥、波紋管式截止閥和金屬膜片式截止閥.該閥介質為中等參數(中溫、中壓)的水和蒸汽;公稱通徑:DN10~150mm.
3、蝶閥
用于冷卻系統和安全殼內輸送空氣介質的系統中的蝶閥. 該閥通常為三種結構, 即同軸直連式襯膠蝶閥、 偏心式金屬密封蝶閥和雙動式 (蝶板在回轉前先脫開密封面再回轉) 金屬密封蝶閥.該閥公稱通徑 DN≤2500mm;工作壓力 PN<4.0MPa;工作溫度 100~150℃.此外,用于風道系統中的快速關閉蝶閥,其公稱通徑 DN400~1200mm 也列為發展的方向.
4、探測器安全閥
用于核島系統中的帶探測器的先導式安全閥. 采用帶探測器的先導式安全閥, 可以根據壓力與彈簧力平衡的敏感關系, 來改變位置控制釋放和加充介質的兩個觸點的原理, 從結構上避免卡阻問題.該閥采用正作用式帶彈簧預緊和波紋管密封的閥瓣結構,可以保證可靠的密封.該閥公稱通徑 DN600mm;工作壓力 PN1.265MPa.
5、止回閥型隔離閥
用于蒸汽系統的止回閥型隔離閥,其結構形狀類似于升降式止回閥.該閥公稱通徑DN64~800mm(2.5~30in) ; 工作壓力 PN1.0~42.0MPa(CL600~2500) ; 工作溫度-29~1050℃.
6、主蒸汽隔離閥
核島和常規島用主蒸汽隔離閥、主給水閥門,其公稱通徑 DN800mm;公稱壓力 40.0MPa;溫度 700℃.此外,滿足地震要求的安全閥、核燃料提取用的軟硬密封高真空電磁閥、上裝式核電球閥也是急需開發的核電閥門.
以上就是小編對"核電門閥結構有什么優勢,分為哪些類?"的認識,希望可以幫到你.
